100G超长距离传输模块，彩光模块相关知识

光模块的传输距离是一大核心参数，目前市场对超长距离的传输模块的需求量在稳步上升，超长距离传输会成为未来的通信行业的一大趋势，下面我们将讲述100G超长距离传输模块。

100G超长距离的传输模块包括100G ER4(40km)、100G ZR4(80km)和100G DCO(2000km)。

100G ER4

100G ER4可实现40km的传输距离，最早的100G ER4光模块采用CFP和CFP2封装，由于尺寸和功耗较大，因此市场更倾向于使用高密度100G QSFP28模块，以最大程度地提高容量并最小化空间，功耗和维护成本。

100G ZR4

100G ZR4可传输80km，在发射端四通道串行数据（NRZ）由CDR恢复并传递给四个激光驱动器，这些驱动器控制四个中心波长分别为1296nm、1300nm、1305nm和1309nm的激光器。光信号通过标准LC连接器多路复用到单模光纤。在接收端，通过SOA放大四个通道的光信号，然后通过集成的光解复用器对光信号进行解复用。每路光信号都由PIN检测器恢复，然后通过跨阻放大器和CDR传递到符合CAUI-4的输出驱动器。

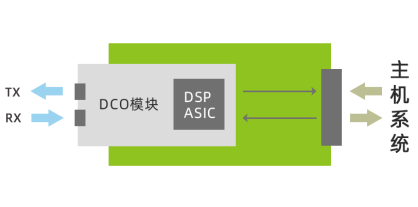

100G DCO

100G DCO可以传输2000km，有CFP和CFP2两种封装，其中，CFP2 DCO提供了更大的灵活性，并且与CFP DCO相比，它支持更高的面板密度。

CFP2 DCO采用QP-QPSK调制，借助内置的DSP，不需要单独的色散补偿模块（DCM），而是自动具有电子色散补偿功能，使它能够在放大位点之间传输更远的距离。

当前网络速率向100G前进是不可避免的，并且越来越多要求100G接口扩展到更长距离，100G ER4、ZR4和DCO满足了这些需求。

彩色光模块相关知识

彩光模块即彩色光模块，它是采用了波分复用技术，将多个不同波长的光信号复合在一条光纤上传输，是光复用传输链路中的光电转换器，彩光模块也被叫做WDM波分光模块。

彩色光模块的分类：

彩色光模块有CWDM光模块和DWDM光模块两种，在同一波段中，DWDM光模块的种类会更多，对波段资源的利用也会更充分。

①CWDM光模块和DWDM光模块的分类：

CWDM光模块有两种：CWDM SFP光模块、CWDM SFP+光模块；

DWDM光模块有五种：DWDM XENPAK光模块、DWDM XFP光模块、DWDM X2光模块、DWDM SFP +光模块、DWDM SFP光模块。

②CWDM光模块和DWDM光模块的应用：

CWDM光模块广泛应用于千兆以太网和点对点网络中；

DWDM光模块主要用于城域网和局域网。

③CWDM光模块和DWDM光模块的成本：

CWDM光模块的成本比DWDM光模块更低，所以考虑成本效益的话，CWDM光模块是个不错的选择。
