万兆光模块连接方案

随着网络的不断升级和发展，万兆光模块的销量正在不断的攀升，各种型号的光模块层出不穷，今天就为大家介绍常规的10G SFP+光模块的连接方案。

10G SFP+光模块直连方案

①10G SFP+ SR光模块直连：两个模块通过LC接口的多模光纤连接，适用于300m以内的短距离传输；

②10G SFP+ LR光模块直连：两个模块通过LC接口的单模光纤连接，适用于300m到10km以内的万兆以太网传输;

③10G SFP+ ER光模块直连：两个模块通过LC接口的单模光纤连接，适用于10km到40km距离的传输；

④10G SFP+ ZR光模块直连：两个模块通过LC接口的单模光纤连接，适用于40km以上的长距离传输，是目前万兆光模块传输距离最远的一种解决方案。

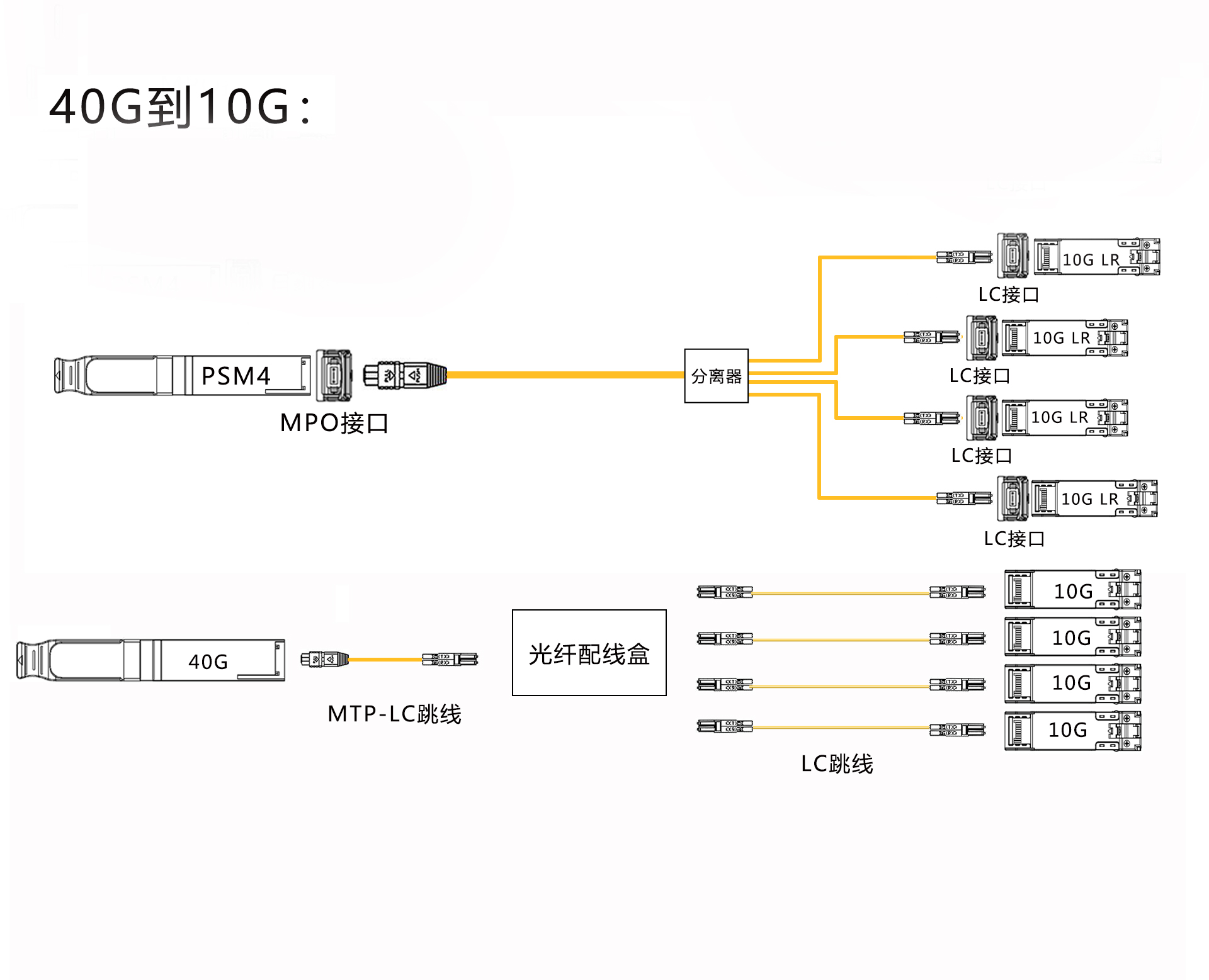

10G SFP+光模块与40G QSFP+光模块连接：

①现如今最简单的SFP+与QSFP+连接方案是使用一根一拖四跳线，一边是一个MPO接口，另外四个为LC接口，MPO接口连接QSFP+模块，LC接口连接SFP+模块，不借助任何设备就可以进行传输，节约了设备和空间资源，缺点就是跳线有一处损坏整条就得更换；

②还有一种是使用光纤配线盒将4个SFP+光模块和1个QSFP+光模块组合到一起，在光纤配线盒与QSFP+光模块之间使用MTP-LC光纤跳线。光纤配线盒与SFP+光模块则通过LC双工跳线完成。这种解决方式能够很方便的进行维护，一旦一方跳线有损坏即可更换，节约了跳线资源。

主流的10G SFP+光模块连接方案就是10G SFP+直联和10G SFP+和40G QSFP+互联，以上内容包括了这两种大方案的分类。
