不同接口的光模块该如何连接传输?

目前我们常见的光模块分为LC接口、SC接口和MPO接口,电口模块使用的是RJ45接口,光模块之间要实现信息交换就必须将两种光模块连接起来,连接两个模块的跳线需要匹配其接口才能插入进行传输。

光模块厂家

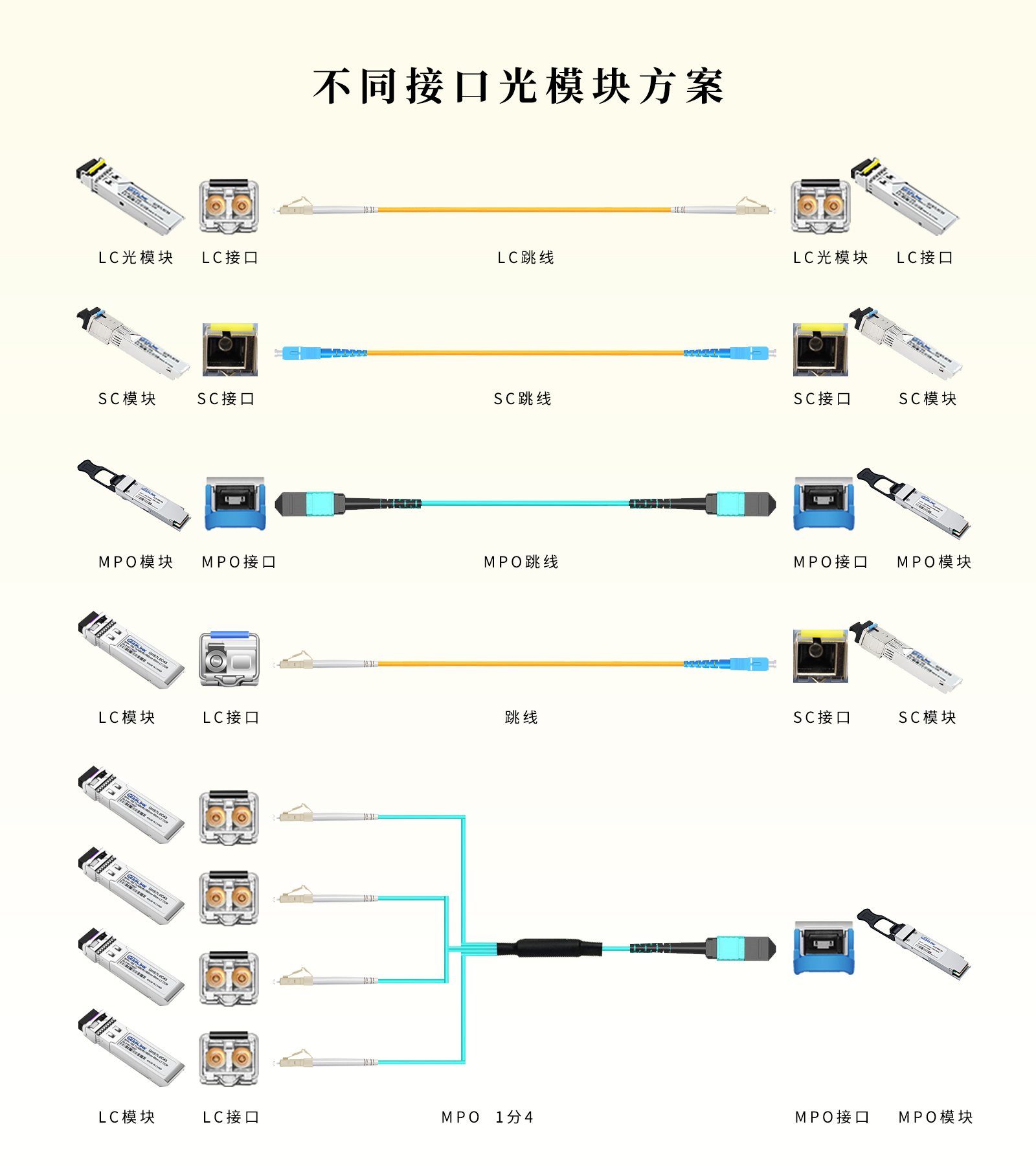

一、相同接口类型的光模块连接

①LC接口光模块直联

例如:一个10G SFP+ LC接口的光模块与另一个10G SFP+ LC接口的光模块,需要用一根双工LC-LC光纤跳线连接;

②SC接口光模块直联

例如:一个SFP 1.25G Tx1310/Rx1550 SC的光模块与另外一个SFP 1.25G Tx1550/Rx1310 SC接口的光模块连接,需要用一根SC-SC光纤跳线进行连接;

③MPO接口光模块直联

例如:一个40G QSFP+ MPO接口的光模块与另外一个40G QSFP+ MPO接口的光模块连接,需要一根MPO-MPO光纤跳线连接;

二、不同接口类型的光模块连接

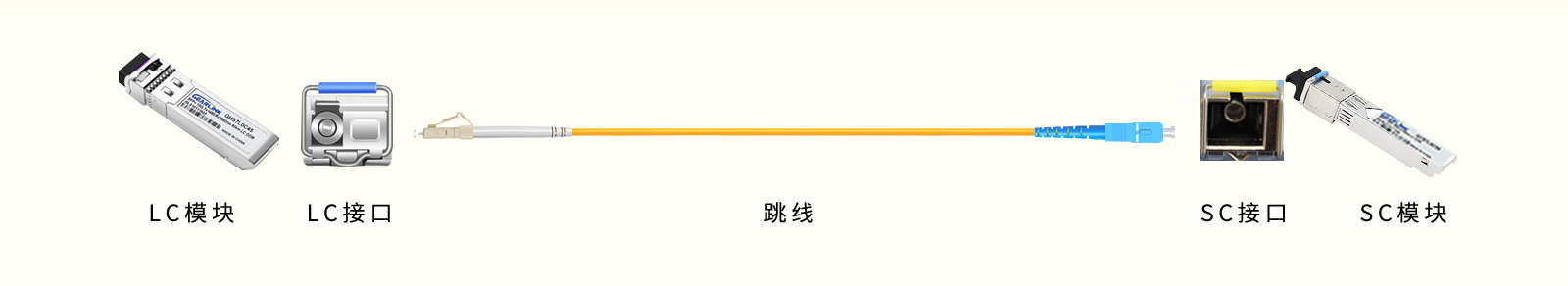

①LC接口和SC接口连接

例如:一个SFP 1.25G Tx1310/Rx1550 LC的光模块与另外一个1.25G Tx1550/Rx1310 SC接口的光模块连接,需要使用一根LC-SC光纤跳线进行连接;

光模块价格

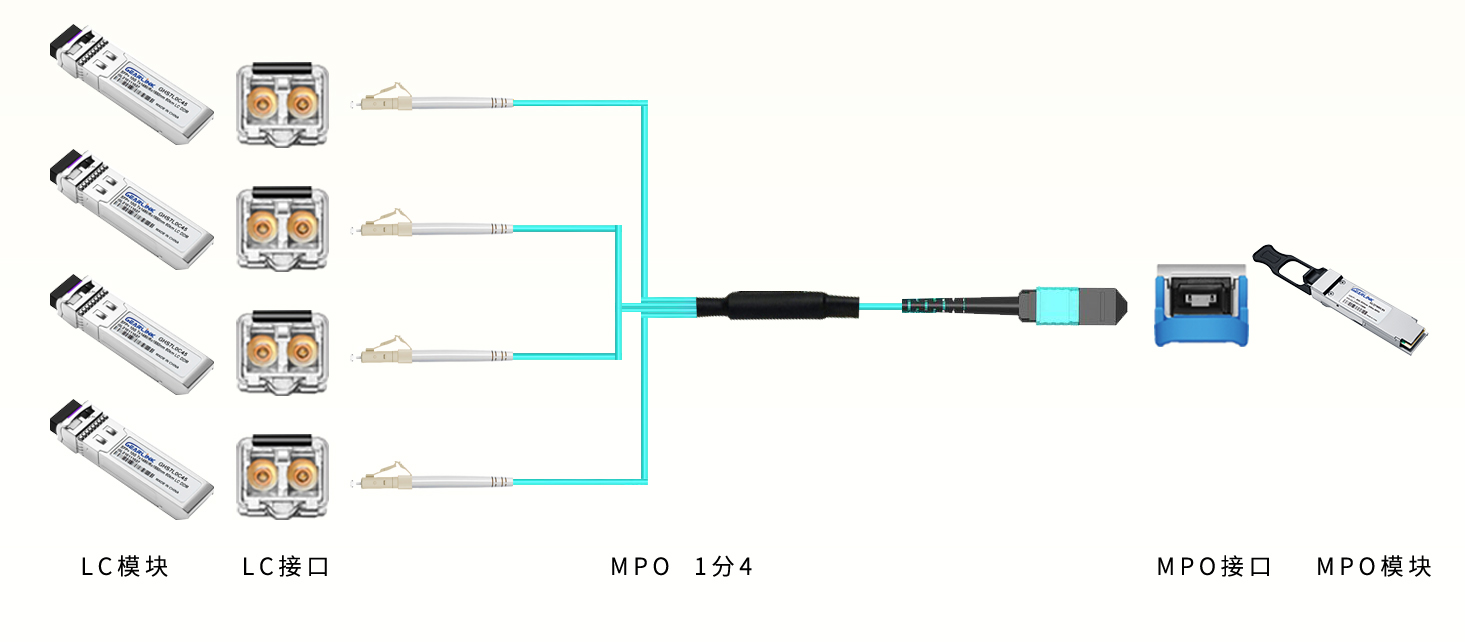

②LC接口与MPO接口连接

例如:一个MPO接口的40G QSFP+光模块和4个双工LC接口的10G SFP+光模块进行连接,我们需要用到一根MPO-LC双工分支光纤跳线进行连接。
