1 什么是400G光模块?智算时代的网络神经脉络
400G光模块是一种实现400Gbps高速传输的光电转换器件,它通过先进调制技术将电信号转换为光信号,在光纤中完成数据传递后,再还原为电信号输出。作为数据中心、5G承载网和AI算力集群的核心连接枢纽,400G光模块不仅带宽较100G/200G模块提升4倍,还具备更高集成度和更低比特能耗,支撑着“东数西算”、大模型训练等场景的海量数据流通。
在技术演进上,400G光模块采用PAM4(四电平脉冲幅度调制)技术突破传统NRZ调制的物理限制,通过8通道×50Gbps或4通道×100Gbps的并行传输实现400Gbps总速率。根据LightCounting报告,预计2026,400G光模块年将占据数据中心光模块市场60%以上份额。
2 核心原理:光电转换的科技突破
400G光模块通过三重技术创新实现高速率与低功耗的平衡:
PAM4调制技术:采用四电平脉冲幅度调制,每个符号周期传输2比特数据,将单通道速率从25Gbps(NRZ时代)提升至50Gbps或100Gbps,频谱效率翻倍。但PAM4信号更易受干扰,需配合前向纠错(FEC) 技术保障误码率低于1E-12。
多通道并行架构:主流方案包含两种组合:
8×50G PAM4:如400G-SR8/FR8
4×100G PAM4:如400G-SR4/DR4/LR4
集成化光电设计:应用硅光技术(Silicon Photonics)将激光器、调制器、探测器单片集成,体积缩小40%;同时采用薄膜铌酸锂调制器(Thin-Film LiNbO₃)支持-40℃至85℃宽温工作,适应严苛数据中心环境。
3 应用场景
AI算力集群:400G-FR4模块构建GPU服务器间RoCE无损网络,时延降至0.5μs,支撑千卡集群训练7。
城域互联(DCI):400G-ZR相干模块实现80km无中继传输,某运营商部署后成本降低60%37。
4 市场价格分析:从数千到数万元
400g光模块价格呈现显著分层,主要受传输距离和技术复杂度影响:
短距型号(SR8/DR8/SR4/DR4):适用于数据中心内部(≤2km),例如400G-SR8多模模块约1500元,400G-DR4约5000元,具体格局每个厂家的芯片及方案会有所不同。
长距相干模块(ZR/ZR+):支持80-120km城域互联,因需集成相干DSP和高功率激光器,价格跃升至数万元/只。
成本优化趋势:随着规模化量产,QSFP-DD封装模块价格年均降幅达15%-20%。2025年主流厂商400G-LR4价格已下探至万内。
5 关键技术参数解读
工作频率:400G光模块的电信号基础频率为53.125GHz(对应53Gbps PAM4)。通过Gearbox芯片将两路信号复用到单通道后,光信号频率提升至106.25GHz(如400G-DR4)19。
波分复用:以400G-LR4为例,采用4个CWDM波长(1271/1291/1311/1331nm),每波长承载106.25Gbps信号,经复用器耦合进单纤传输9。
功耗控制:先进DSP工艺使典型功耗降至10-14W,较早期产品降低35%。例如QSFP-DD LR4模块约12W,OSFP封装因散热优势可支持更高功率。

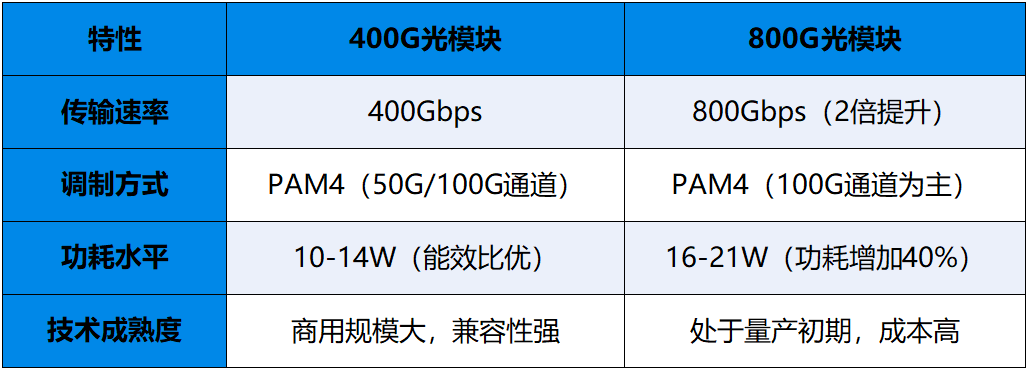

6 400G与800G光模块的对比
具体应用场景包括:
AI算力集群:构建GPU服务器间RoCE无损网络,时延降至0.5μs,支撑千卡集群训练。
城域互联(DCI):实现无中继传输,降低部署成本。
骨干网升级:国家级算力枢纽互联,实现带宽成倍跃升与单比特能耗的显著优化。
7 未来展望:向更高速率持续演进
尽管1.6T光模块已进入标准制定阶段,400G仍将在未来三年占据主流:
多场景渗透:依托CPO共封装技术,将光引擎与ASIC芯片间距缩短至5mm,进一步优化能效比
智能化运维:集成BERT功能与ML算法,实现故障预测准确率>90%
超长距突破:业界已实现400G QPSK信号的超远距离传输,单纤承载容量获得跨越式提升。
对于企业网络升级,建议重点关注模块兼容性、能效比及全生命周期成本,把握400G技术带来的数字化转型机遇。
