200GBASE-SR4 QSFP56 850nm 100m MPO-12/UPC QSFP-SR4-200G多模光模块

200G QSFP56 SR4光模块采用标准QSFP56封装,支持4×50G PAM4调制技术,实现200Gbps高速传输。通过MTP/MPO-12多模光纤接口,配合OM4光纤可达成100米传输距离,支持热插拔与DDM实时监控功能,功耗较前代降低35%。为智能数据中心架顶式交换、AI训练集群互联、企业核心网络升级等场景设计,可无缝替代进口品牌,满足信创设备国产化替代需求。

返回列表
  • 技术参数

  • 产品详情


产品介绍

作为新一代数据中心核心光互联组件,200G QSFP56 SR4光模块采用850nm VCSEL技术,通过12芯MTP/MPO光纤接口实现200Gbps超高速传输,匹配OM4多模光纤100米传输距离。严格遵循IEEE 802.3bs以太网标准与200GBASE-SR4协议规范,通过SFF-8636/8665可靠性认证。

核心应用场景:

✓ 智能数据中心光互联:支持Spine-Leaf架构下TOR交换机互联,突破100G瓶颈

✓ 超算中心HPC集群:为AI/ML训练提供200G无阻塞数据传输通道

✓ 企业核心网升级:平滑替代40G/100G模块,端口密度提升4倍

✓ 信创生态适配:通过麒麟/统信系统兼容性认证,支持国产交换设备

200G QSFP56 SR4光模块通过工业级兼容性认证,全面支持华为CloudEngine CE9800/8800/6800全系交换机及H3C S12500R/S9825/S9855核心交换设备。硬件层无缝对接Finisar FTCC8612E2PCM、Mellanox MMA1T00-HS/VS、Arista QSFP-200G-SR4等主流型号。

| 产品特性

封装与设计:采用 QSFP56 热插拔封装,具备全双工收发器设计。

光学组件:使用 4 通道 850 纳米垂直腔面发射激光器(VCSEL)和 PIN 光电二极管。

传输速率:每通道最大传输速率为 53.125Gbps(采用 50G PAM4 调制技术)。

协议标准:符合 QSFP56 多源协议(MSA)以及 IEEE 802.3cd 200GBASE - SR4 以太网传输协议。

网络类型可选:可选择用于 InfiniBand HDR 网络或以太网网络。

光纤传输:采用 4 对并行多模光纤,使用 OM3 光纤时最大传输距离达 70 米,使用 OM4/OM5 光纤时最大传输距离达 100 米。

功耗表现:功耗低于 5 瓦。

接口类型:配备 MPO12 光接口。

工作温度:商业级温度范围为 0 至 70 摄氏度(32 至 158 华氏度)。

电源电压:电源供电电压为 3.3 伏。

环保标准:符合 RoHS 环保标准(无铅)。

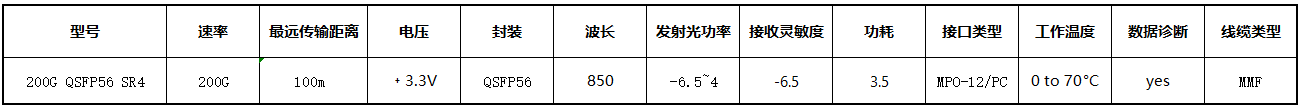

| 产品参数

200 QSFP56 SR4.png
